Всепогодная игровая площадка Мирабаль, Боадилья-дель-Монте
Расширение игровой площадки детского сада
Местоположение: Боадилья-дель-Монте, Испания
Тип: Проект по результатам закрытого конкурса
Площадь: Навес (umbráculo): 810 м², ландшафт: 4 200 м²
Заказчик: Ciudad Infantil Mirabal S.L.
Команда: Navadijos Tarsoly arquitectos, Эдуардо Навадихос
Проект стал результатом закрытого конкурса, в рамках которого заказчик искал решение для реконструкции школьного двора. Город Боадилья-дель-Монте предоставил школе новый участок на восточной границе, рядом с общественным парком, в качестве компенсации за часть их территории у шоссе М-503, которая была изъята под государственные нужды. В рамках этого проекта необходимо было решить задачу интеграции и адаптации этого нового земельного участка, а также реорганизовать игровые площадки для детей в возрасте от 1 до 5 лет.
Новый участок, присоединенный к территории школы, имел довольно сложный рельеф. Частью нашей задачи было соединить основное плато существующего школьного двора с новой территорией и улицей Монте-Велета. Максимальное расширение существующего плато было бы полезно в том смысле, что из центра игровой площадки можно было бы контролировать активность детей по всей территории, и это придало бы пространству целостность. По этой причине вдоль границы с улицей Монте-Велета и прилегающим парком мы предложили возвести подпорную стену высотой 1 метр, чтобы удержать 1500 м³ грунта, добавленного для выравнивания площадки до желаемого уровня.
В процессе работы мы осознали необходимость создания открытой зоны, где дети могли бы играть на улице в дождливые дни. Существующий павильон представлял собой унылую металлическую конструкцию серого цвета, одиноко стоявшую посреди огромной игровой площадки рядом с небольшим строением, где размещались туалеты и кладовые. Развивая существующую конструкцию, мы по-новому определили границы школьного двора, защитив сад от шума близлежащей дороги. Чтобы сохранить требуемое расстояние в 3 метра до границы участка, у нас появилась возможность придать павильону легкий изгиб. Мы стремились создать большое, воздушное, свежее игровое пространство, избегая обычных клише в цветовых решениях и стандартных игровых элементах. Архитектура должна была стать спокойным и светлым фоном для счастливых детских игр.

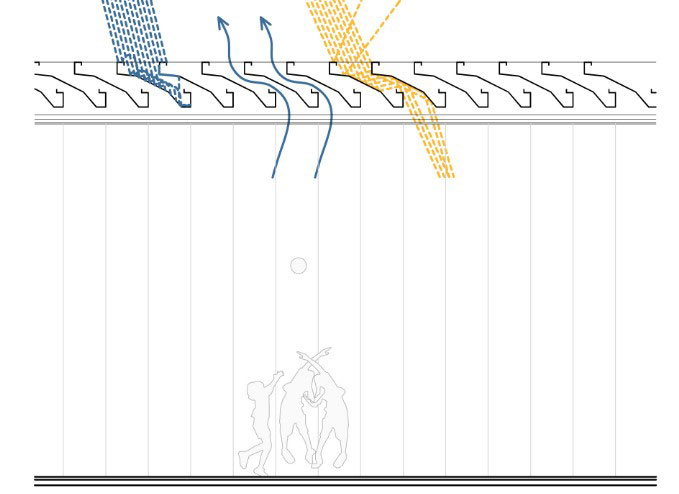

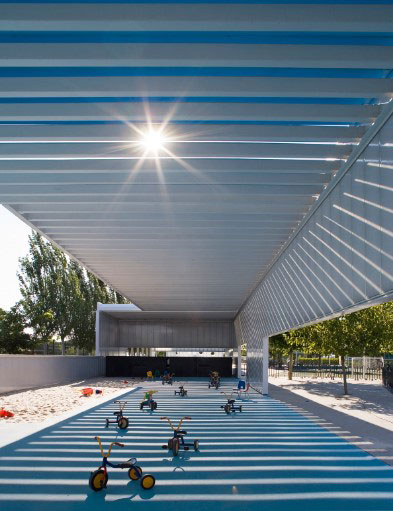

После победы в конкурсе городские власти отметили, что коэффициент застройки участка уже использован по максимуму, и поэтому к существующему зданию нельзя добавлять крытую площадь. Тем не менее, нам все еще нужно было обеспечить защищенную от дождя открытую зону. В этот момент мы также подумали, что было бы очень полезно создать пространство, где дети могли бы играть в тени, защищенные также и от беспощадного солнца испанского плоскогорья. Мы были вынуждены создать крышу, которая являлась бы открытой конструкцией и в то же время была способна собирать дождевую воду. Исследуя различные геометрические формы и учитывая, что новое решение должно было минимально повлиять на бюджет, мы пришли к реализованному варианту: крыша, состоящая из набора желобчатых балок из гнутых стальных листов толщиной 3 мм, которые перекрывают друг друга через каждые 50 см по всей длине новой конструкции. Эта структура стала одновременно дождевым каналом, солнцезащитным экраном и обеспечила циркуляцию воздуха.
Нахлест был рассчитан так, чтобы предотвратить прямое попадание капель дождя, а также их отскок между балками. Эти балки длиной 9,10 м покрыты синим лаком сверху и белым снизу, поэтому отраженный голубоватый солнечный свет смешивается с синевой неба, создавая впечатление, что крыша более открыта, чем на самом деле. Дождевая вода, собираемая в желобах, направляется к деревьям на южном фасаде.

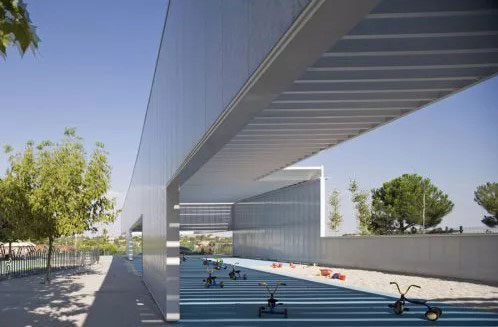

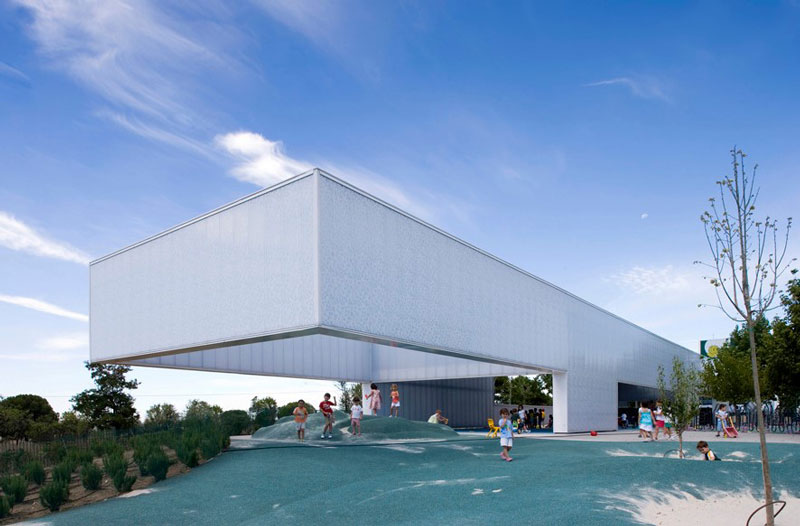

Новый павильон покоится, словно большая ферма, всего на 9 опорах, легко паря над землей. Конструкция состоит из вертикальных и горизонтальных стальных труб. Ритм в 50 см был задан системой крепления поликарбонатных плит шириной 50 см. Отказавшись от использования диагональных раскосов, мы добились единой полупрозрачной оболочки и, следовательно, новой легкости. В точках напряжения мы усилили сечение вертикальных стальных труб, чтобы, подобно гитарным струнам, они достигали нужного "тона". 12-метровая консоль, завершающая павильон с восточной стороны, также выполнена без диагоналей. Мы избежали использования колонн, которые могли бы быть опасны для бегающих детей, обшив всю конструкцию поликарбонатными плитами. На полупрозрачные панели был нанесен белый графический рисунок в виде детских ладошек.

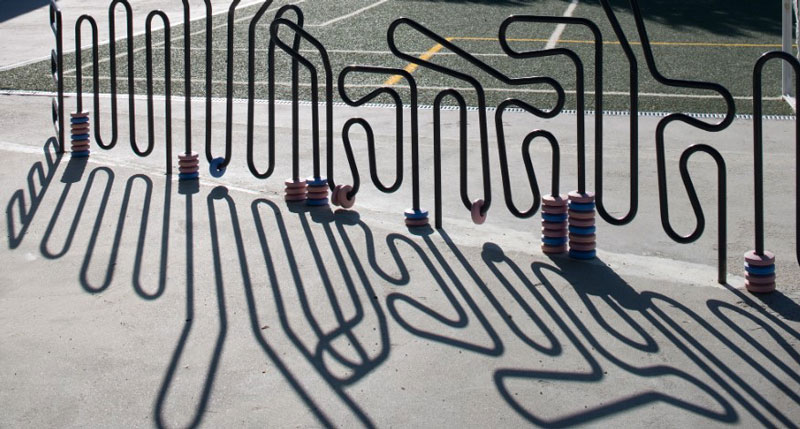

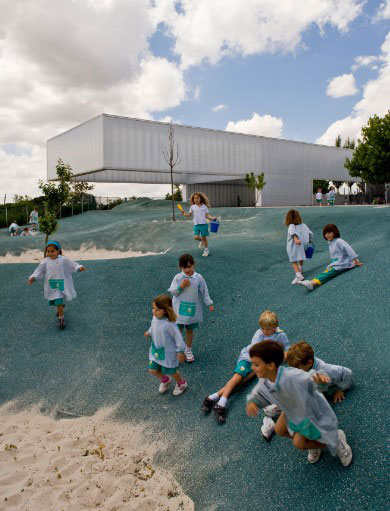

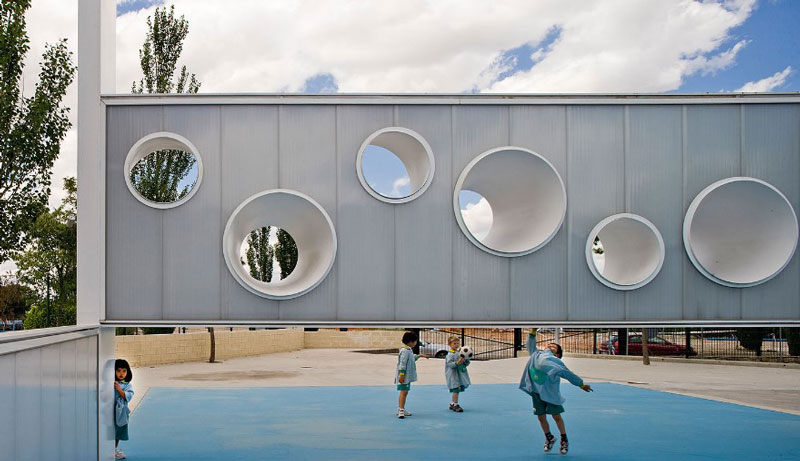

Все детское игровое оборудование было специально разработано в рамках этого проекта. Необходимые ограждения между зонами для разных классов были превращены в аттракцион, который разделяет возрастные группы, но приглашает к совместной игре. Зеленые резиновые покрытия адаптируются к особенностям рельефа или создают круглые песочницы, где дети с удовольствием играют. Круглые отверстия под рекламным щитом стимулируют детей к интерактивным играм с мячом, а грифельные панели на стенах туалетов так и просят, чтобы на них рисовали.

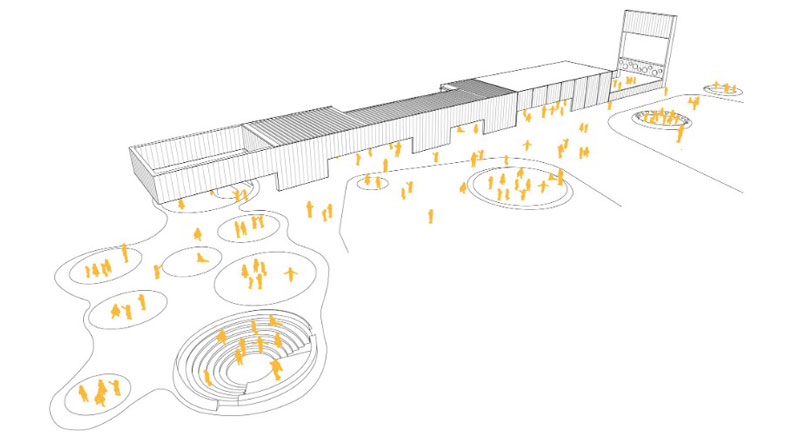

В новом саду мы также создали амфитеатр, вырезанный в земле и построенный из бетона. Деревянные сиденья из трех разных пород тропической древесины позволили разместить 150 детей. По всему новому периметру мы разбили сад с деревьями и ароматическими кустарниками.
